产品描述

主要特点：
● 2.4GHz收发系统，采用微波2 4GHz信号频率一六个载频( 2468MHz、2476MHz、2484MHz、2492MHz、2500MHz 、2508MHz )
● 2.4GHz收发系统采用高稳定度锁相振荡器作为本振源
● 2.4GHz收发系统的电路模块，采用较先进的微波电路
● 2. .4GHz收发系统，采用六个载频，可由信道选择器选择，信道间隔为8MHz，信道之间互不干扰
● SD3240系统可选配SD3240MW微波电路模块箱，该产品提供较完整的测试用2.4GHz微波电路和器件，可选配十多种的电路和器件(可任意选择)
● 可选配微波电路和器件模块的结构件和电路板，供课程设计和毕业设计
● 2.4GHz收发系统均以模块形式，便于组合和测试
● 为实验系统提供射频/微波测量仪器一频谱分析仪、微波信号发生器、通用计数器、频率特性测试仪等测量仪器

应用范围：

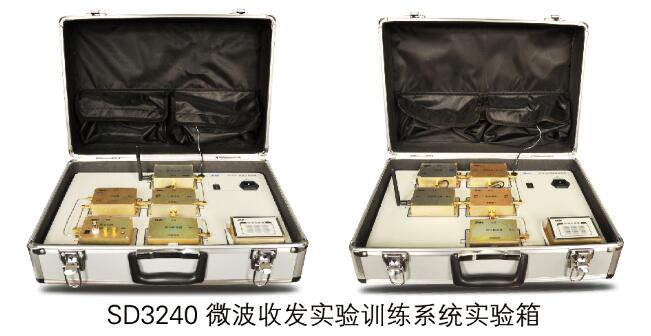

SD3240微波TV收发实验训练系统，是以2.4GHz TV收发系统，进行图像、话音的微波传输为基础，该系统是由SD3240T发射机和SD3240R接收机组成的微波无线传输系统。发射机和接收机均由电路模块化结构形式组成，选用SA9130频谱分析仪、微波频率合成信号发生器、通用计数器、微波反射计等微波测试仪器，可对电路模块的技术指标进行测试，同时可开展对2.4GHzTV收发信机的传输实验。
SD3240微波收发实验训练系统可作为高等院校的应用电子技术专业、通信工程专业、微波技术专业、微波(电子)测量专业、电子信息专业等专业实验用的训练系统。

实训设备：

选配：

实训项目：

● 用摄像头传输图像信号方式
● 利用DVD传输图像和音乐方式

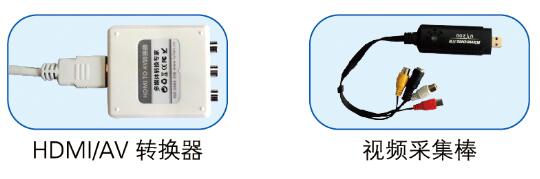

● 利用HDMI/AV转换器传输计算机中的MP4及影像资料
● 利用HDMI/AV转换器和视频采集棒传输信号

配套教材：
《SD3240微波收发实训系统实验指导书》
《微波测量技术及仪器》(教师参考书 )
《微波工程技术基础》(教师参考书)

实验箱外形尺寸: ( 宽) 475mmx (高) 170mmx (深) 450mm
